Arcs : rebaixat
Artifex - © 2003-6
Ir a la sección



( Miguel Ramis )

.

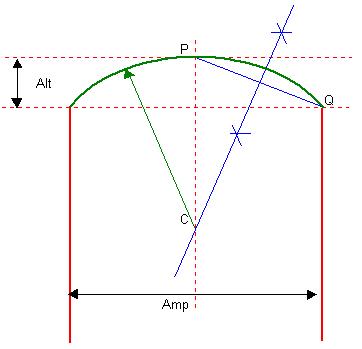

Partiendo de un ancho determinado ( amp) fijamos la flecha, la altura máxima del intradós del arco (Amp).Ahora trazamosla paerpendicular quedividela luz en dos partes iguales ( semiluz)

Unimos el punto central P con la línea de arranques Q. Ahora unimos los puntos P y Q, y buscamos su perpendicular, que cortará la vertical en el punto C.

Este nuevo punto C,es el centro del arco rebajado que buscamos.

Para el trazado de dovelas, únicamente tenemos que trazar un segundo arco con la altura deseada y marcar las juntas .

Previamente habrémos tenido la precaución de dividir la curva del arco en un numero impar, para que la clave nos coincida en el centro.


Determinación del grueso del arco

Para dividir las dovelas en una cifra impar, primeramente consideraremos la anchura de las piedras de que disponemos.

Esto es muy importante ya que nos podemos ahorrar bastante trabajo y piedra si conseguimos obtener dos dovelas por sillar.




Trazado de arco de piedra

Partint de una altura determinada Alt, marcam el segon arc que será el extradós del arc de pedra.

Comensant per la arrancada del intradós, marcam les dovelles d'acord amb el gruix que dispossam de pedra.

Per aixo dividim el extradós en un numero impar si volem que quedin totes les dovelles de la mateixa amplada.

Como dividir un arco en un número determinado de partes iguales:(métode de Rinaldini)

Trazado de perpendiculares
