Los egipcios y griegos empezaron por levantar
columnas por el procedimiento de tambores. Durante
el imperio romano, los canteros extraían
regularmente fustes completos trabajando
a contralecho, incluyendo piedras tan duras
como el granito o el pórfido.
( Jean Pierre Adam: La construcción romana) |
|

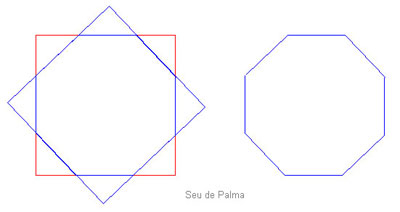

Seo de Palma :
1) Se dibujan
2 cuadrados idénticos.
2) Se rota
el segundo cuadrado 45 grados sobre el primero
|
|

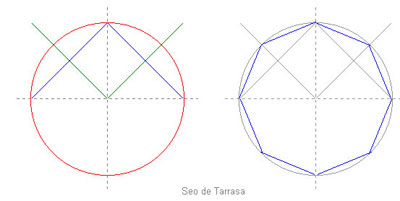

Seu de Tarrasa:
1) Se traza
un círculo y se divide en 4 partes iguales
2) Se dibuja
un cuadrado circunscrito
3) Se busca
la bisectriz de cada lado
4) Se unen los 8 puntos obtenidos
|
|

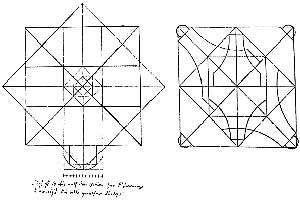

La idea de rotar un cuadrado 45º para
obtener la planta de un pináculo la encontramos
en la "Geometría Deutsch" de
Mathaus Roritzer.
Con el mísmo método, Lechter, otro
maestro de obra alemán, dibuja en su "
Unterweisung" como obtener las plantillas
de un mainel de ventana.
( Img: //emis.math.ecnu.edu.cn/journals/NNJ/RHF-fig08.html) |
|

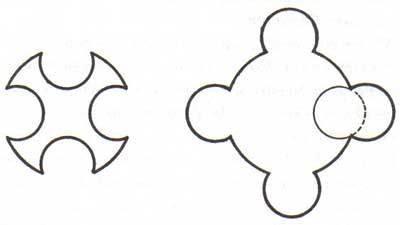

A la izquierda tenemos la cruz celta. Luís
Charpentier, en su libro sobre la Catedral de
Chartres sostiene la teoría de que los
constructores góticos tomaron la cruz celta
e invirtieron los arcos, sacandolos hacia afuera.
De esta manera se crearía el pilar gótico
con cuatro pilarcillos esquinados, el llamad pilar
cruciforme. |
 |

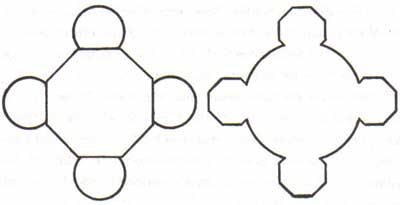

| En Chartres, los constructores optaron por adosar
los pilarcillos a un octógono. Alternativamente
tambien invirtieron el diseño, colocando
el círculo como pilar central y los octógonos
como pilarcillos esquinados. |
 |

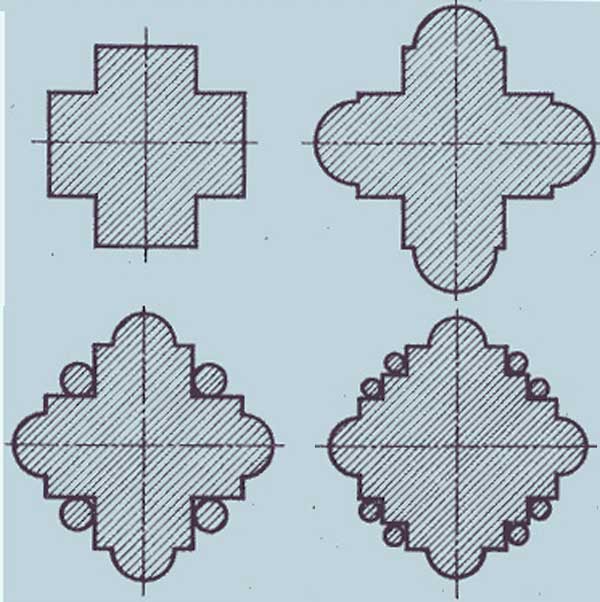

| Evolución del pilar cruciforme románico:
empieza siendo una cruz sencilla y vá enriqueciendose
progresivamente con pilarcillos y molduras adosadas. |
|
Sección de un pilar gótico. Como
vemos, la constante adición de elementos
puede llegar a diseños extraodinariamente
complejos. Por otra parte, no son tan caprichosos
como pudiera parecer, pues obedecen a la necesidad
de enlazar las bóvedas nervadas , que cada
vez tienen más nervaduras, con los pilares.
Img://home.vicnet.net.au/~aholgate/structdes/aobf/aobf_chap03.html |
|

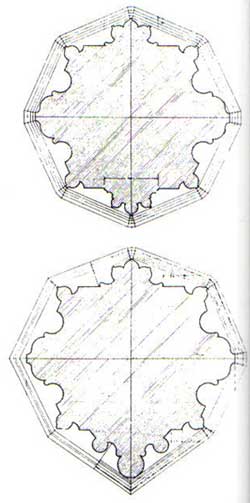

Secciónes de pilar gótico. Pilastras
del Duomo de Praga.
La primera es de sección octogonal. Las
molduras más gruesas del eje horizontal
están diseñadas para soportar los
arcos de más luz, seguramente en el sentido
del ancho de la nave.
Las del eje vertical son ligeramente menores,
puesto que la luz quevan a cubrir los arcos es
más corta.
Finalmente, los cuatro baquetones restantes ,
en aspa, corresponden a arcos terceletes, que
cruzan diagonalmente las bóvedas.
Ver método constructivo
del pilar gótico
(Img: Talleres de Arquitectura
Medieval.) |
|

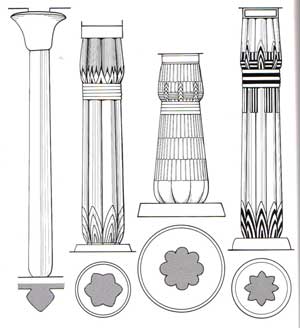

Secciones de columnas egipcias.
Ver página correspondiente |
|
