(Miquel Ramis)
El compás es, junto a la escuadra, uno de los
instrumentos más usados por el cantero, de ahí
su estrecha relación simbólica con estos
instrumentos.
Existen varios tipos de compases, de los cuales es
imprescindible tener un par de tamaños del modelo
de la izquierda, el compás del cantero. Apoyando
firmemente una de las puntas, rayamos con la otra sobre
la piedra para dejar un trazo permanente que Gelabert
llama "senyar en blanch"
El clásico compás de punta de lápiz
no es apropiado para la piedra ya que al cepillar permanentemente
la piedra mientras trabajamos, las marcas se van borrando.
Este se emplea previamente para traspasar circulos de
papel a la piedra mediante papel de calco.
| Compás habitual de dibujo. Aceptable para
dibujar plantillas pero no para trabajar sobre piedra. |
|
| Este tipo de compás antíguo
que a veces se encuentra en rastrillos proceden
habitualmente de viejos talleres de herrería.
Son perfectamente adecuados para la cantería
y se encuentran en varios tamaños. |
|
| Compás curvo para medir espesores en zonas
de difícil acceso. |
|

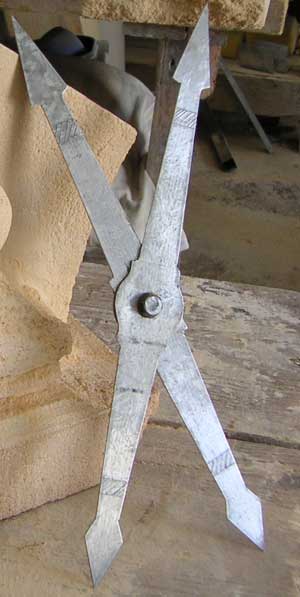

| Los compases dobles permiten duplicar las medidas
tomadas: las medidas tomadas por el lado corto son
exactamente la mitad de las del lado largo, conlo
que son muy adecuados para ampliaciones o reducciones
de tallas. |
|
| Compás proporcional, ya utilizado por los
romanos ( circini) para un solo uso: por un lado
tomamos las medidas del modelo, por el otro obtenemos
automáticamente la ampliación o reducción
deseada. |
|
Existen tambien compases que mantienen las
proporciones del número de oro: (1+V5)/2.
Por tanto, mientras que las puntas cortas miden
1, las largas miden 1,618.
( www.robertlosson.com/ ) |
|
Compases proporcionales curvos
( Img:www.tiranti.co.uk/index.asp) |
|
Compases curvos
( Img:www.tiranti.co.uk/index.asp) |
|
Tambien existen compases cortadores, mezcla
de compás y cuchilla, muy adecuados para
cortar círculos.
Podemos fabricarnos una versión casera de emergencia atando con cinta
aislante un bisturí de punta giratoria
a un compás de puntas.
(imágen: www.artstuff.net/
circle_cutters.htm)
|
|
| Bello compás forjado antíguo. |
|
| Símbolos masónicos: el compás
y la escuadra. |
|
Para ampliar información:
Ver Uso de las escuadras de
dibujo
Ver Escuadra Romana
Ver Plantilla de curvas
Ver Plantilla de varillas
|
