( Miquel Ramis. )

En la página anterior acabamos de ver como se calcula el dintel para que contenga el arco de fuerzas. Ahora vamos a ver la secuencia de rotura de un dintel por no poder soportar el peso que carga ( el propio + el de la fábrica que soporta) y el método que permite aliviar esta carga.

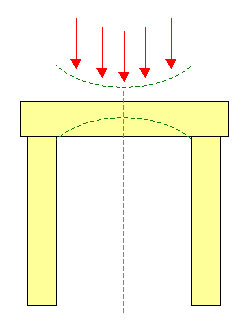

El primer método es sustituir un dintel macizo por un dintel adovelado. Aparentemente no existe mucha diferencia entre ambos, a no ser en las juntas, pero en cambio el funcionamiento de ambos es completamente distinto: el dintel monolítico funciona por PRESIÓN : el peso del dintel y el de la fábrica que tiene encima presionan hacia abajo. La línea de fuerzas dibuja una curva opuesta a la del arco, presionando más en la parte central, donde el dintel es más débil.
Cuando la presión es excesiva, el dintel llega al límite de su resistencia y quiebra por el centro, partiendose en 2 partes.

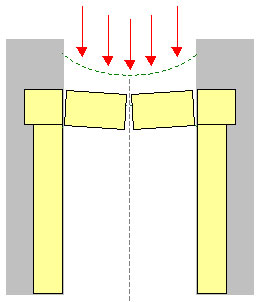

Si el dintel está empotrado, "mordido" por sus extremos, entonces se rompe en 4 partes.

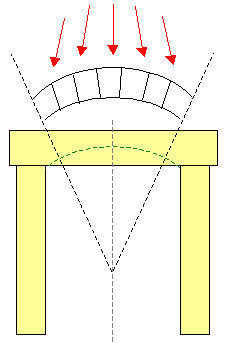

La primera solución , si queremos conservar el dintel monolítico es colocar un arco de descarga en la parte superior del dintel, para desviar las fuerzas hacia los estribos, "descargando" el dintel de la mayor parte del peso, (de ahí su nombre)

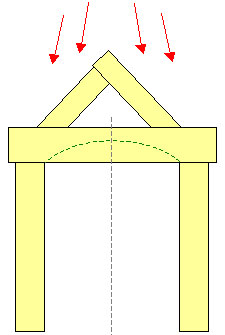

La segunda, colocar dos piedras apuntadas que efectuen el mismo trabajo. Tanto las piedras como el arco de descarga pueden quedar ocultas en el grueso de la pared. Ver ideas de diseño.
