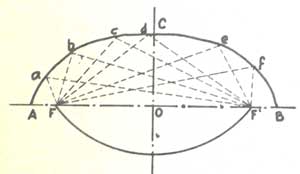

El procedimiento más rápido es
el del jardinero. Dada la anchura del eje mayor
AB y la altura del menor (flecha) OC, clavaremos
un clavo en el punto C. Tomando un cordel de longitud
igual a AB, lo pasaremos por C y tensaremos hasta
que ambos extremos toquen la horizontal AB.
En estos puntos F, F', (focos) clavaremos otros
dos clavos y retiraremos el clavo que habíamos
colocado en C. Utilizando este clavo o un lápiz
para tensar la cuerda, nos moveremos marcando
desde el punto A hasta el B, cuidando siempre
que la cuerda se mantenga tensada: la curva resultante
será una elipse. |
 |
Los maestros de obra conocían varios métodos
para trazar la elipse. Estas imagenes están
tomadas del manuscrito de Hernán
Ruiz, que a su vez comenta el libro de Sebastiano
Serlio como fuente de las trazas.
Elipse a partir de 2 cuadrados iguales.

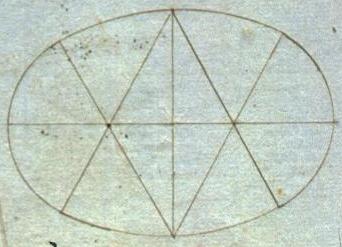

Se dibujan 2 triángulos equilateros opuestos
y se trazan las curvas superior e inferior desde
los vértices.
Desde el centro de los cuadros se trazan las
curvas izquierda y derecha |
|
