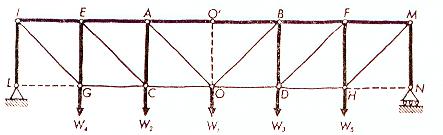

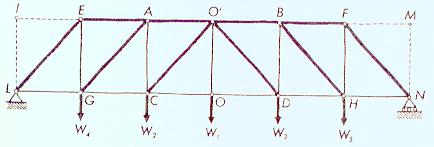

Lo aprendido sobre el funcionamiento
estructural de los puentes nos permite fabricar
una viga reticular de madera con las siguientes
características y prestaciones:

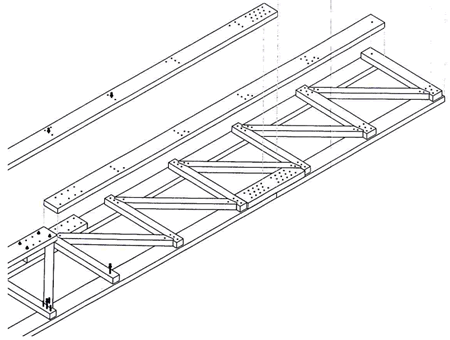

- Longitud: 15,69 m, Altura 1,82 m, 10 subdivisiones.
La viga superior consta de 2 partes de 7,84 m
cada una, mientras que la inferior consta de 3
partes de 4,04 m, 7,60 m, 4,04 m.
Los maderos interiores miden 11 x 34 cm. Las
uniones entre las vigas son de contrachapado de
12,4 de espesor con 14 pernos para la viga superior
y 26 pernos para la viga inferior.
Los diagonales y los montantes verticales miden
12,5 x 15,4 cm excepto las dos primeras que miden
12,5 x 22 cm.
Las uniones de los montantes y diagonales son
de tipo a “diente cuneiforme”. Los
nodos se han hecho con pernos de acero de longitud
igual al espesor de la trava; el número
de pernos varíade 1 a un máximo
de 7.
La traba se ha realizado con una circunferencia
de alrededor de 5 cm.
La prueba de carga ha superado los 900 k/m/l.,
con un peso máximo total de soportado de
26 toneladas por m/l
( Img: http:www.tecnologos.it/Articoli/articoli/numero_008/02reticolari.asp) |
